Laminar Akışın Tarifi:
Laminar akış, ortama verilen hava kütlesinin sabit hızda ve birbirine karışmadan paralel olarak, bir hava pistonu gibi hareket etmesidir.
“Hava Pistonu” Akışı:
Laminazatördeki gözeneklerden çıkan hava zerrecikleri, hemen ardından birleşmeye çalışır ve çıkıştan birkaç cm. sonra çıkış kesitine göre hafif bir daralma gösterir, sonra hafifçe genişleyen bir kesitte piston gibi aşağı doğru iner.
Sınır Karışımı:
Aşağı doğru inen hava ile ortam havasının birleştiği sınırda, ister istemez hafif türbülanslı olan bir karışım oluşur. İşte burası, çevredeki partiküllerin inen havaya karışacağı bölgedir. Bu sınır, kritik çalışma bölgesinden en az 150 mm dışarıda olmalıdır, bu sebepten dolayı laminar akış ünitesinin dış kenarının operasyon masasından en az 500 mm daha dışarıda olması gereklidir.
Sıcaklık Farklılığı:
Ortam ve üfleme havaları arasındaki 1 ila 4 °C olan sıcaklık farkının, havanın hızı ve düşey menzili üstünde önemli bir etkisi vardır. Üfleme havasının ortam havasından 1 ila 4 °C arasında daha soğuk olması gerekmektedir.
Üfleme Uzaklığı ve Hava Hızı:

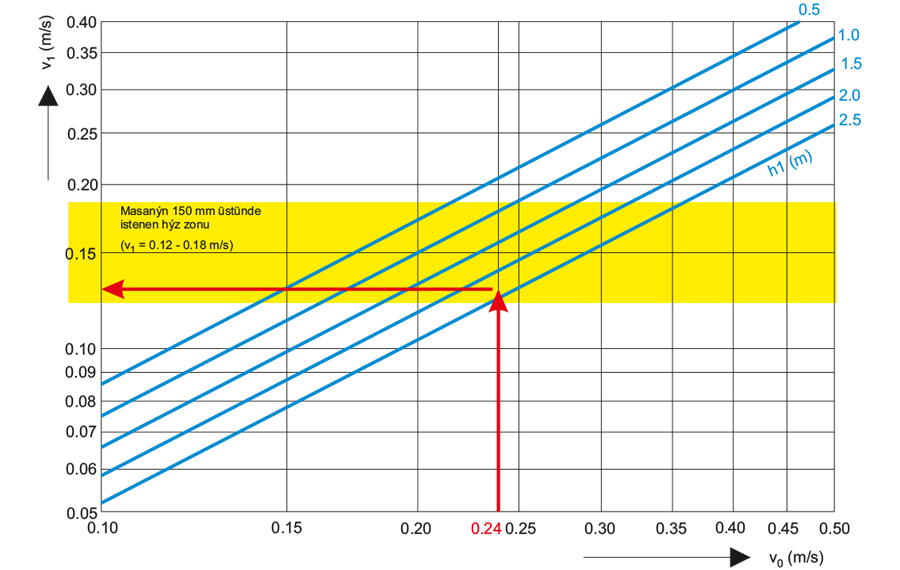

Tavandan üflemelerde, havanın masanın 150 mm kadar üstünde 0.12-0.18 m/s hız bandında kalması öngörülmektedir. Aşağıdaki grafik, bu kontrolün yapılabilmesi içindir. Örneğin, tavan yüksekliği 3 m, masa yüksekliği 0.75 m ise, h1= 3-0.75-0.15= 2.10 m olur. Laminar akış ünitesinden 0.23 m/s hızla çıkan hava, h1=2.10 m sonra 0.13 m/s civarına düşecektir, grafikteki sarı bandın içinde kalmaktadır. Bu grafikten faydalanılarak laminar akış ünitesinin montaj kotunun ne olması gerektiği de görülebilir / hesaplanabilir.
Hava Perdeli Sistem:
Masa üzerindeki laminar akış ünitesinin çevresine, hava kütlesi oluşturabilmesi açısından 2 slotlu difüzörler konulur. Üflenen hava, 5-10 derece açı ile düşeyden dışarı doğru üflenir. Bu sayede, çalışma alanının dışında ikinci bir güvenlik duvarı oluşturulur ve ortam havasının laminar akıştan gelen hava ile teması ve karışımı önlenir. Slot difüzörlerden hava çıkış debisi metretul başına 150 ila 250 m3/h arasında, veya çıkış hızı olarak 0.83 ila 1.4 m/s arasında olmalıdır. Odaya verilen havanın %60 ila %75 i slot difüzörlerden, kalanı ise laminar akış ünitesinden sağlanır. Bu uygulama, normalden daha küçük bir ünitenin kullanılmasını sağlar. Ancak; slot difüzörlerden verilecek olan havanın, bunlara gelen kanallar üzerine konulacak ayrı HEPA filtrelerden geçirilmesi gerektiği de unutulmamalıdır.
